はじめに
今回、Apple Vision ProのvisionOS 2の新機能APIを使用して、Full Spaceにお絵描きアプリを構築します。まず最初に、お絵描きを行うためのCanvasを配置するUIを作成します。Canvasを配置するUIには、Canvasの境界を示すCanvas boundaryと、Canvasの位置を変更するためのHandleを含めます。この記事では、Canvas boundaryの構築方法と注意点について説明します。
Canvas boundary について
Canvas boundaryのメッシュはリアルタイムで生成され、UI上のスライダーをドラッグすることで、Canvas boundaryの境界サイズを変更できます。Canvas boundaryのメッシュは2つの円で定義されています。。円は360度に広がる弧です。したがって、異なる半径の2つの弧を作成し、正規化されたeven-odd fill ruleを指定することで、作成したい形状にします。
MeshResourceの押し出しについて
// Use MeshResource(extruding:) to generate the canvas edge
let path = SwiftUI.Path { path in
// Generate two concentric circles as a SwiftUI.Path
path.addArc(center: .zero, radius: outerRadius,
startAngle: .degrees(0), endAngle: .degrees(360),
clockwise: true)
path.addArc(center: .zero, radius: innerRadius,
startAngle: .degrees(0), endAngle: .degrees(360),
clockwise: true)
}.normalized(eoFill: true)
var options = MeshResource.ShapeExtrusionOptions()
options.boundaryResolution
= .uniformSegmentsPerSpan(segmentCount: 64)
options.extrusionMethod = .linear(depth: extrusionDepth)
return try MeshResource(extruding: path,
extrusionOptions: extrusionOptions)
RealityKitでメッシュを生成するために、visionOS 2から提供されたMeshResource.ShapeExtrusionOptionsを使用します。MeshResource.ShapeExtrusionOptionsは、2Dのベクターを3Dモデルに変換する強力なAPIです。形状の深さと解像度を指定するだけで、簡単にメッシュを生成することができます。
コンテンツのチラつきについて

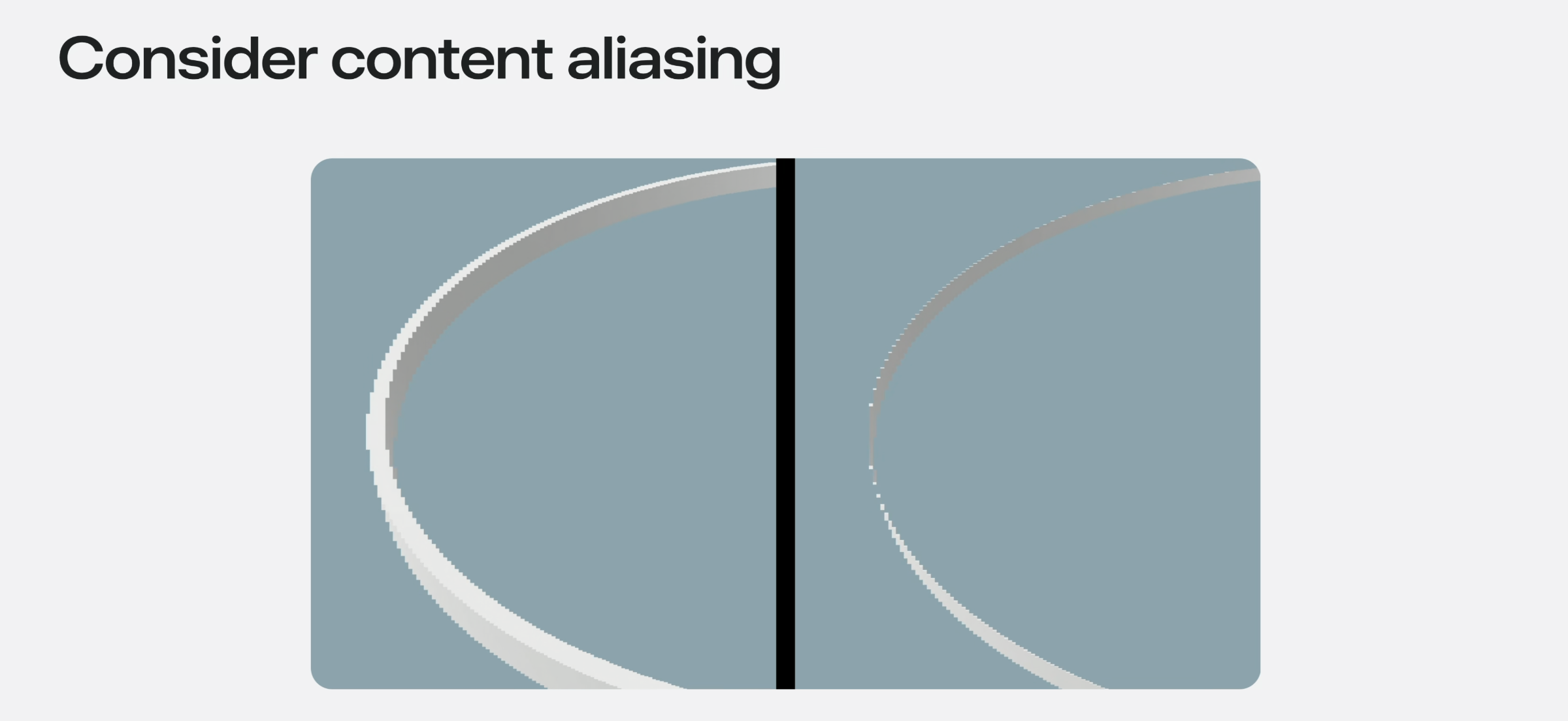

1つ重要な点を考慮する必要があります。visionOSでは、Dynamic content scalingの機能が働きます。これにより、ユーザーが視線をあてたコンテンツの中心は高解像度でレンダリングされ、外側にいくほど解像度が低下します。これにより、アプリのパフォーマンスが最適化されます。しかし、今回のような高コントラストで薄いジオメトリが含まれている場合、チラついて見える可能性があります。具体的には、リングが薄すぎる場合に問題が生じます。このような薄いメッシュの表示は避けてください。この問題に対処するためには、ジオメトリを厚くすること(左側の図を参照)でチラつきを回避できます。
まとめ
今回は、visionOS 2で追加されたMeshResourceの押し出し機能とメッシュ表示時に発生するちらつきの問題とその解決策について説明しました。MeshResource.ShapeExtrusionOptionsを使用することで、SwiftUI.Pathで作成したベクター情報を3Dメッシュに生成することが可能です。ただし、SwiftUI.Pathで作成したメッシュは非常に薄くなる傾向があり、Dynamic content scalingの影響でちらつく場合があります。これらの特性を考慮しながら、ちらつきを防ぐための構築が重要になります。
今後もApple Vision Proのアプリ開発において、これらの先端技術を活用し、より革新的で魅力的なアプリケーションの開発に積極的に取り組んでまいります。
参考
今回、この動画を元に記事を作成しました。
